产品中心

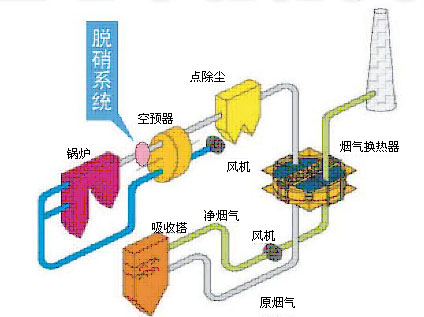

脱硝系统流程示意图

一、脱硝系统中，引起空气预热器堵塞的主要原因及其特点

1. 硫酸氢铵是引起空预器堵塞的主要因素，其化学反应方程式如下 ：

NH3 + SO3 + H2O -» (NH4)HSO4

2. 硫酸氢氨沉积的特点：

沉积温度区间： 230-150 ℃

相态转换： 气态→液态→固态

沉积区域： 沉积在预热器中间部位传热元件上

物理特性： 具有很强的黏性（可以大量吸附烟气中的灰份）

具有较好的水溶性（可以通过水冲洗进行清除）

具有很强的腐蚀性（可以腐蚀预热器的传热元件）

3. 硫酸氢氨在元件上结垢现象：

中间层换热元件的底部

4. 元件结垢后产生的影响

随着设备运行时间的增加，烟气换热器上下两侧差力损失增大，最终导致设备换热效率降低，严重时将导致设备无法正常运行。

二、脱硝改造方案

1. 元件合理分层 —— 硫酸氢氨全部沉积在冷端层传热元件上

2. 改变转子结构 —— 取消阻碍吹灰效果的栅架

3. 选择恰当波型的传热元件 —— 采用封闭通道波型的元件，提高吹灰效果

4. 必要适当的水冲洗 —— 水溶性较好的硫酸氢氨可以通过在线和离线水冲洗进行清除

三、预热器改造前、后对比

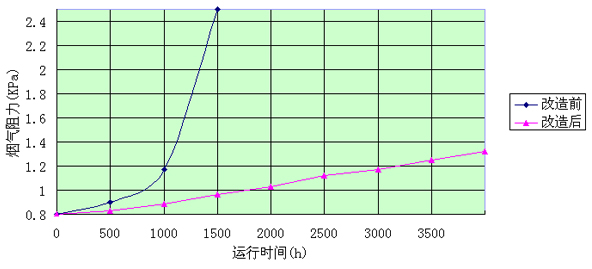

1 预热器改造前后的运行阻力对比

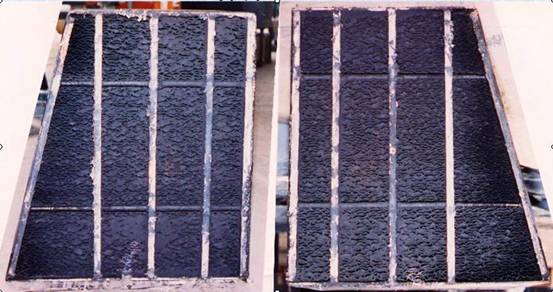

2 元件清洗前后对比
